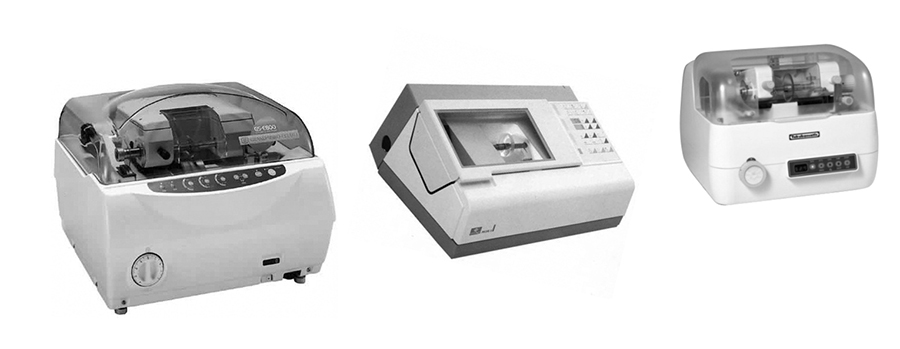

Обработка линз на полуавтоматическом оборудовании
На рынке технологического оборудования для изготовления и ремонта очков представлены в основном станки, инструменты и приспособления следующих фирм: Essilor (Франция), Briot (Франция), WECO (Германия), Breitfeld & Schliekert (Германия), Takubomatic (Япония), Nidek (Япония) , Huvitz (Корея).
Подбор оборудования для оптического салона - достаточно сложная задача, поскольку выбор очень большой, а цены высоки. Сложно оценить, насколько необходим полный комплект, особенно на начальном этапе работы. Сейчас производители отходят от выпуска полуавтоматических линий, заменяя отдельные станки многофункциональными автоматическими. Тем не менее, многие оптические мастерские продолжают иметь парк полуавтоматического оборудования. Сохраняется и спрос на оборудование, бывшее в употреблении.
Основные операции технологического процесса изготовления очков на полуавтоматическом оборудовании:
- изготовление копира;
- центрирование очковой линзы;
- обработка края линзы по копиру;
- подшлифовка края очковой линзы.

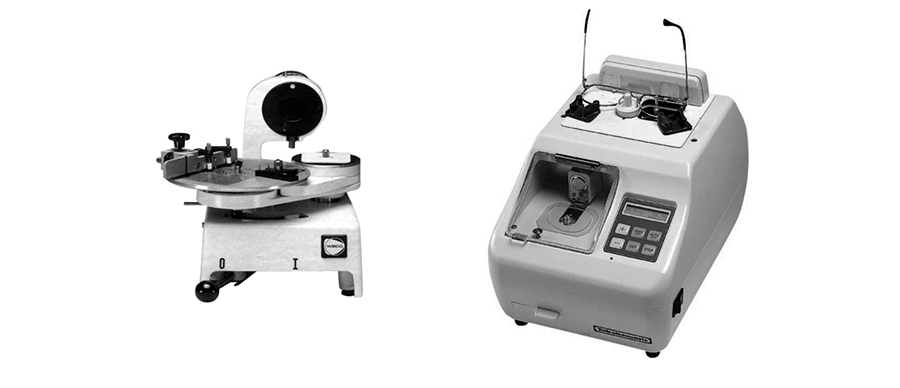

Изготовление копиров
Одно из условий правильного изготовления очков - соответствие линзы форме и размеру проёма ободка оправы. Для этого при обработке краёв линз на станках-полуавтоматах используется изготовленный на специальном станке жёсткий пластиковый копир (шаблон). Конструкция и устройство таких станков не имеет принципиальных отличий.
Заготовка жёсткого копира устанавливается на направляющие штифты столика станка, оправа крепится в держателях. Пробегая по дну фацетной канавки, щуп описывает форму и размер проёма ободка; при этом инструмент выдалбливает из заготовки копир (шаблон). Такой шаблон, как правило, изготавливают центрированным. Некоторые модели станков, например, станок РМ-8 Takubomatic, могут изготавливать шаблоны для оправ всех типов: ободковых, полуободковых, безободковых. Для копирования формы безободковых и полуободковых оправ используются демо-линзы.

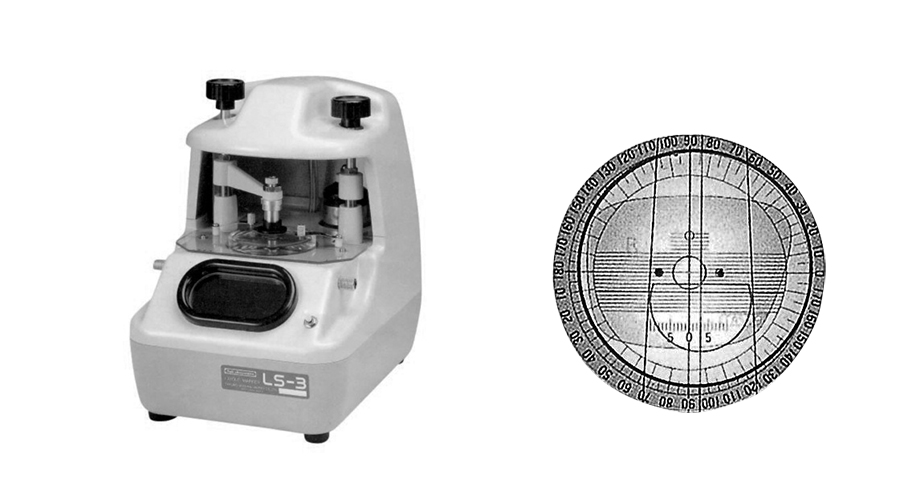

Центрирование линз различной сложности
Для выполнения операции «центрирование очковой линзы» используются проекционные и окулярные центраторы. По шкале центратора мастер смещает оптический центр или конструктивную базовую точку в соответствии с координатами центрирования и производит блокировку линзы. Координаты центрирования рассчитываются относительно геометрического центра проёма ободка.
Цена деления шкал центрирующих столиков приборов - 1 мм.
Независимо от особенностей конструкции все проекционные центраторы позволяют получить информацию на экране. Это повышает точность центрирования, так как оператор работает бинокулярно.
Центрирующие столики таких центраторов имеют направляющие штифты для установки копира и оценки возможности изготовления очков. Предусмотрена и специальная шкала для центрирования бифокальных линз.
Окулярные центраторы выпускают все производители технологического оборудования. Большинство оптиков предпочитают работать с такими центраторами, так как они более компактны и просты в работе. Любой прибор данного типа имеет окуляр, через который оператор наблюдает столик с центрирующей шкалой.
Линза крепится держателями, и на неё опускается приспособление для крепления фиксирующего блока. Различия заключаются лишь в форме столика и положении рычага с фиксирующим блоком.
Более совершенные модели окулярных центраторов так же, как и проекционные, имеют метки на центрирующей шкале, позволяющие правильно ориентировать сегмент бифокальной линзы.
Также в таких приборах предусмотрена возможность совмещения демо-линзы с отмеченным положением зрачка и очковой линзы. Чтобы оценить возможность изготовления очков с линзами данного диаметра, готовый копир надевается на специальные штифты центратора и накладывается или проецируется на линзу.
Сравнивая контур линзы и копира, оператор оценивает, проходит ли диаметр линзы, достаточны ли зоны дальнего и ближнего зрения линз прогрессивного действия или офисных линз и т. д.
Совместимость центрирующего устройства и обрабатывающего станка можно оценить по центрирующей втулке, куда устанавливается блок с липким сегментом. Она должна быть аналогична центрирующей втулке шпинделя станка. Так как многие производители предлагают фирменные блоки, чаще всего для мастерской закупают центраторы и обрабатывающие станки одной серии.
